攪拌器的功能概括的說是提供攪拌過程所需要的能量和適宜的流動狀態,以達到攪拌過程的目的。而攪拌即可以實現液….液混合、固…液懸浮、氣…液或液…液分散等,又往往是完成了其它單元操作如傳熱、吸收、萃取、溶解、結晶等以及化學反應過程。
本公司生產12大類約119種攪拌器,從常見的包括已有的HB5標準、SB90標準的各種復雜形式或特殊用途的攪拌器,廣泛應用在化工、醫療、食品等行業不同介質、不同粘度的攪拌之用。我公司也可以根據用戶生產工藝需求,代為設計制造各種特殊要求、特殊規格或用途的攪拌器。

序號	攪拌器型式	與Y軸夾角 θ°	常用尺寸	常用運轉條件及粘度范圍	流動狀態	適用范圍	備注
50、51	PY、PDY	0	DJ/D=0.2～0.5 DJ:L:b=20:5:4 Z=6	μ＜50000cp v=4～10m/s n=10～300rpm 斜槳式 v=2～6 m/s	流型類似相對應的直葉、斜葉、后彎葉的開啟渦輪式攪拌器，直葉、后彎葉為徑向流、有擋板可自槳葉為界形成上下兩個循環流；斜葉除徑向流外有軸向分流，但圓盤上下的流體混合不如開啟渦辦。與開啟渦輪區別在于中位多一圓盤，圓盤下可以存一些氣體，使氣體分散更平穩，所以在氣體分散吸收過程中它是很合適的。	適用范圍廣 適用混合、分散、溶解、懸浮、傳熱、液相反應、氣體吸收等	最高轉速可達600 rpm
52、53	ZY、ZDY	45
54、55、56、57	WY、WCY、WDY、WKY	0
58、59、60、61	LY、LCY、LDY、LKY
62、63、64、65	HY、HCY、HDY、HKY	0	DJ/D=0.2～0.5 DJ:L:b=20:5:2 Z=6		流型類似直葉、斜葉、后彎葉圓盤渦輪式，但因葉片縱截面成圓弧形，強化了剪切作用，影響了上、下的混合能力，弧葉有利于上下的混合，而圓盤下面存一些氣體，所以氣體吸收更有效。
66、67、68、69	JY、JCY、JDY、JKY	0

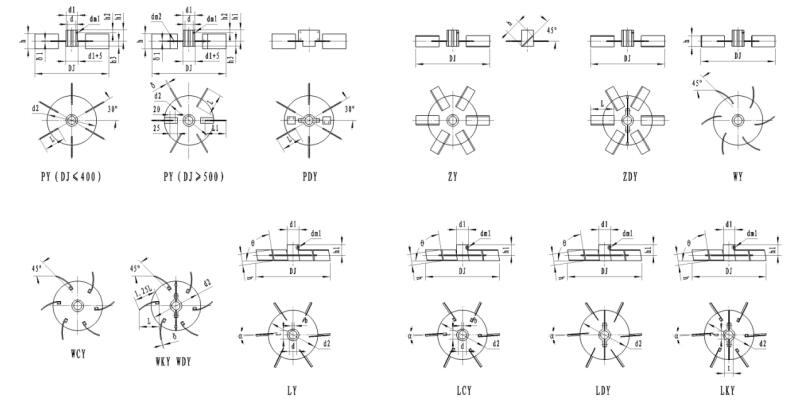

常用圓盤渦輪式攪拌器
50、平直葉圓盤渦輪式PY      51、平直葉對開圓盤渦輪式PDY
52、斜葉圓盤渦輪式ZY        53、斜葉對開圓盤渦輪式ZDY
54、彎葉圓盤渦輪式WY       55、彎葉可拆圓盤渦輪式WCY
56、彎葉對開圓盤渦輪式WDY  57、彎葉可拆對開圓盤渦輪式WKY
58、螺距葉圓盤渦輪式LY       59、螺距葉可拆圓盤渦輪式LCY
60、螺距葉對開圓盤渦輪式LDY  61、螺距葉可拆對開圓盤渦輪式LKY 圓盤渦輪式攪拌器主要尺寸

DJ	d	d1	d2	dm1	dm2	δ	δ1	h	h1	h2	h3	L	L1	鍵槽		N/n≤	重量(kg)
						碳鋼/不銹鋼								b	t		碳鋼/不銹鋼
150	30	50	100	M6		4/3	4/3	30	30	8	10	38		8	33.3	0.008	0.75/0.65
200	30	50	130	M6		4/3	4/3	50	30	8	10	50		8	33.3	0.008	1.04/0.89
250	40	65	170	M8		4/3	4/3	60	35	8	10	62		12	43.3	0.011	1.83/1.49
300	40	65	200	M8		5/4	5/4	60	50	10	10	75		12	43.3	0.018	3.34/2.82
400	50	80	270	M10		6/4	6/4	80	60	14	10	100		14	53.8	0.031	6.26/4.67
500	65	95	330	M10	M12	8/5	8/5	100	70	14	40	125	145	18	69.4	0.089	12.8/8.9
600	65	95	400	M10	M12	8/6	8/6	120	90	24	40	150	190	18	69.4	0.11	18.7/14.9
700	80	120	470	M12	M12	10/6	8/6	140	100	30	40	175	205	22	85.4	0.40	28.2/20.3
800	90	135	530	M12	M12	10/8	10/8	160	110	30	40	200	225	25	95.4	0.42	38.48/30.78
900	100	150	600	M16	M12	12/10	12/10	180	120	35	40	225	240	28	106.4	0.58	51.5/42.93
1000	110	170	660	M16	M12	12/10	12/10	200	130	35	40	250	260	28	116.4	0.77	68.8/57.33
1120	110	180	750	M16	M12	14/12	12/10	225	150	40	50	280		32	127.4	1.18	104.2/91.86
1250	120	190	830	M16	M12	14/12	12/10	250	160	40	50	310		32	137.4	1.31	126.1/110.9
1400	130	200	930	M18	M16	16/14	14/12	280	170	45	50	350		36	148.4	2	175.6/156.7
1600	140	210	1070	M18	M16	16/14	14/12	320	180	45	60	400		36	158.4	2.28	226.1/201.2
1800	150	220	1200	M20	M16	18/16	16/14	360	200	50	60	450		40	169.4	3.25	321.4/290.2
2000	160	240	1330	M20	M16	18/16	16/14	400	210	50	70	500		40	179.4	3.61	390.5/352.1
2240	170	250	1490	M22	M16	20/18	18/16	450	220	60	70	560		45	190.4	5.01	535.2/487.1
2500	180	260	1670	M22	M16	20/18	18/16	500	230	60	80	630		45	200.4	5.57	633.1/602.8

注：該系列攪拌器選型時，一般先決定葉片形狀，然后考慮安裝維護方便，確定結構型式，通常DJ≤500采用整體式，500≤DJ≤700采用槳葉可拆式，DJ≥800采用輪殼對開式。

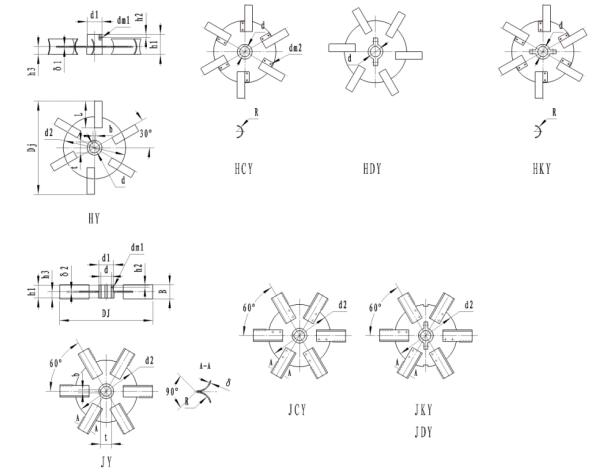

異形葉圓盤渦輪式攪拌器
62、半圓弧圓盤渦輪式HY          63、半圓弧可拆圓盤渦輪式HCY
64、半圓弧對開圓盤渦輪式HDY    65、半圓弧可拆對開圓盤渦輪式HKY  66、箭葉圓盤渦輪式JY             67、箭葉可拆圓盤渦輪式JCY
68、箭葉對開圓盤渦輪式JDY         69、箭葉可拆對開渦輪式JKY 圓盤渦輪式攪拌器主要尺寸

DJ	d	d1	d2	dm1	dm2	δ	δ1	B	h1	h2	h3	L	R	鍵槽		N/n≤	重量(kg) 碳鋼/不銹鋼
						碳鋼/ 不銹鋼								b	t
																	JY	HY
150	30	50	100	M6	-	4/3	4/3	30	30	8	10	38	15	8	33.3	0.008	1.042/0.861	0.875/0.735
200	30	50	130	M6	-	4/3	4/3	50	30	8	10	50	20	8	33.3	0.008	1.602/1.283	1.304/1.058
250	40	65	170	M8	-	4/3	4/3	60	35	8	10	62	25	12	43.3	0.011	2.666/2.154	2.204/1.805
300	40	65	200	M8	-	5/4	5/4	60	50	10	10	75	30	12	43.3	0.018	5.631/3.816	4.798/3.146
400	50	80	270	M10	-	6/4	6/4	80	60	14	10	100	40	14	53.8	0.031	9.468/6.835	7.692/5.644
500	65	95	330	M10	M12	8/5	8/5	100	70	14	40	125	50	18	69.4	0.089	18.54/20.699	14.84/10.11
600	65	95	400	M10	M12	8/6	8/6	120	90	24	40	150	60	18	69.4	0.110	26.538/20.699	21.21/16.68
700	80	120	470	M12	M12	10/6	8/6	140	100	30	40	175	70	22	85.4	0.40	45.741/29.603	36.68/24.13
800	90	135	530	M12	M12	10/8	10/8	160	110	30	40	200	80	25	95.4	0.42	61.396/51.158	49.58/41.64
900	100	150	600	M16	M12	12/10	12/10	180	120	35	40	225	90	28	106.4	0.58	88.125/79.181	74.15/64.12
1000	110	170	660	M16	M12	12/10	12/10	200	130	35	40	250	100	28	116.4	0.77	115.646/99.78	93.45/82.18
1120	110	180	750	M16	M12	14/12	12/10	225	150	40	50	280	110	32	127.4	-	171.133/151.072	138.6/123.1
1250	120	190	830	M16	M12	14/12	12/10	250	160	40	50	310	125	32	137.4	-	209.49/184.62	169.0/149.7
1400	130	200	930	M16	M16	16/14	14/12	280	170	45	50	350	140	36	148.4	-	271.39/260.57	233.4/209.5
1600	140	210	1070	M16	M16	16/14	14/12	320	180	45	60	400	160	36	158.4	-	376.123/335.667	300.4/269
1800	150	220	1200	M20	M16	18/16	16/14	360	200	50	60	450	180	40	169.4	-	532.74/482.00	424.9/385.6
2000	160	240	1330	M20	M16	18/16	16/14	400	210	50	70	500	200	40	179.4	-	649.15/586.58	517/468.5
2240	170	250	1490	M22	M16	20/18	18/16	450	220	60	70	560	220	45	190.4	-	888.3/810.24	704.7/644.3
2500	180	260	1670	M22	M16	20/18	18/16	500	230	60	80	630	250	45	200.4	-	1099.5/1002	871.5/795.9

注：該系列攪拌器選型時，一般先決定葉片形狀，然后考慮安裝維護方便，確定結構型式，通常DJ≤500采用整體式，500≤DJ≤700采用槳葉可拆式，DJ≥800采用輪殼對開式。
